Как нейлоновый заземляющий ролик для колесного троса может сделать подземную прокладку кабеля более безопасной и эффективной

Краткое содержание статьи:Для подземной прокладки кабеля требуется нечто большее, чем просто квалифицированные специалисты и высококачественные кабели. Правильное вспомогательное оборудование может существенно повлиять на эффективность протяжки, защиту кабеля и безопасность установки. АНейлоновый ролик для заземления троса колесаобеспечивает плавный и контролируемый путь для подземных силовых кабелей, особенно когда кабели должны проходить через прямые участки, изгибы и углы траншеи. Эти ролики, предназначенные для направления и поддержки кабеля, помогают уменьшить трение, предотвратить смещение кабеля и защитить поверхности кабеля во время установки. В этом руководстве объясняется, как работают нейлоновые ролики для заземления кабеля, как выбрать правильную модель и почему они являются важной частью профессиональной подземной прокладки кабеля.

Оглавление

• Почему для прокладки подземного кабеля нужны заземляющие ролики?
• Что такое нейлоновый ролик для заземления троса?
• Каковы основные характеристики нейлоновых роликов для заземления троса?
• Какие технические характеристики следует учитывать покупателям?
• Где используются нейлоновые ролики для заземления троса?
• Как выбрать правильный ролик заземления кабеля?
• Как эти ролики улучшают прокладку кабеля?
• Как можно обслуживать ролики заземления кабеля?
• Часто задаваемые вопросы
• Заключение

Почему для прокладки подземного кабеля нужны заземляющие ролики?

Подземные силовые кабели могут быть тяжелыми, гибкими, и их трудно контролировать во время прокладки. Когда кабель протягивается непосредственно по земле или поверхности траншеи, трение и неконтролируемый контакт могут увеличить сопротивление натяжению и создать ненужную нагрузку на оболочку кабеля.

Вот гдеНейлоновый ролик для заземления троса колесастановится ценным. Вместо того, чтобы позволять кабелю тянуться непосредственно по бетону, почве, гравию или другим поверхностям, ролик обеспечивает контролируемую траекторию качения. При изгибах и изменениях направления правильно расположенные ролики также помогают сохранить намеченную трассу кабеля.

Профессиональная прокладка кабеля может выиграть от использования роликов, поскольку они помогают:

• Проведите кабели по запланированному маршруту установки.
• Уменьшите прямой контакт между кабелем и поверхностью земли.
• Минимизируйте трение при протягивании кабеля.
• Уменьшите вероятность соскальзывания кабеля или выхода за пределы траншеи.
• Поддерживайте кабели на прямых участках и в углах.
• Улучшите общую согласованность установки и безопасность на рабочей площадке.

ЛинкайВ информации о продукте нейлоновые колесные заземляющие ролики для тросов конкретно описываются как оборудование для направления и поддержки тросов, особенно на изгибах, где важна стабильность троса.

Что такое нейлоновый ролик для заземления троса?

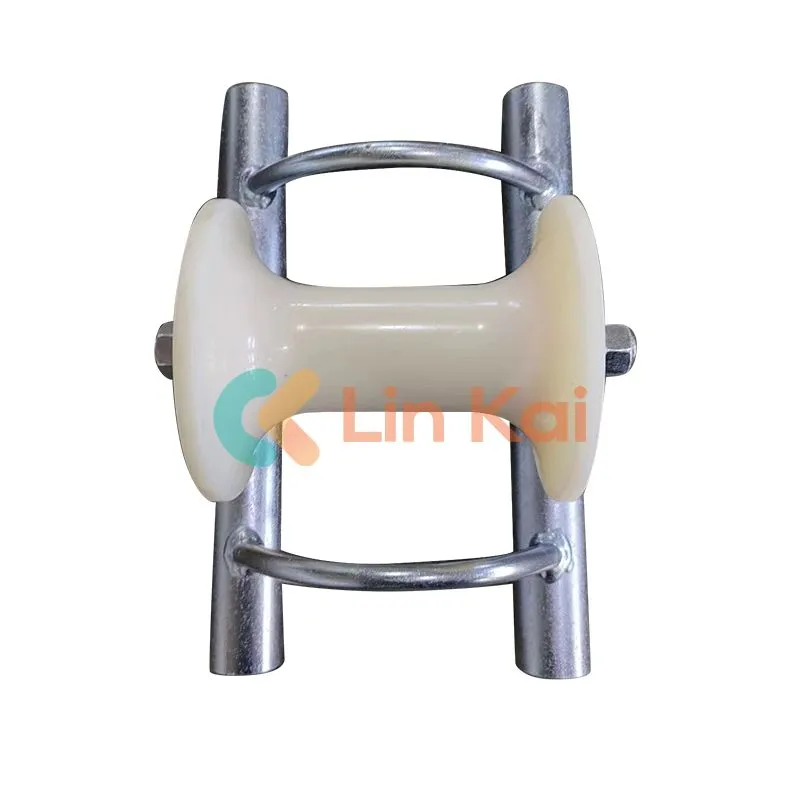

Нейлоновый ролик для заземления кабеля — это инструмент для прокладки кабеля, предназначенный для поддержки и направления подземных кабелей во время их прокладки на место. Обычно он состоит из опорной рамы, ролика или шкива, вала и подшипникового узла.

Нейлоновое колесо особенно полезно, поскольку оно обеспечивает гладкую поверхность контакта кабеля. Во время протягивания кабеля колесо вращается по мере движения кабеля, помогая кабелю проходить по маршруту установки, а не постоянно скользить по земле.

В зависимости от конфигурации установки могут использоваться различные конструкции роликов. Прямолинейные ролики подходят для относительно прямых трасс кабеля, а угловые ролики предназначены для прокладки кабеля в углах траншеи.

Согласно спецификациям продукции Lingkai, линейка роликов для заземления кабеля включает в себя прямолинейные конфигурации и угловые ролики, причем модели предназначены для кабелей диаметром примерно до 200 мм. Ролики установлены на подшипниках, а рама изготовлена ​​из оцинкованной стали.

Каковы основные характеристики нейлоновых роликов для заземления троса?

1. Гладкая нейлоновая контактная поверхность.

Нейлоновое колесо создает поверхность контакта между кабелем и монтажным оборудованием. Это помогает направлять кабель, одновременно уменьшая ненужное перетаскивание по неровным поверхностям.

2. Ролики на подшипниках

Подшипники позволяют шкивам вращаться при движении троса. Такая конструкция обеспечивает более плавное движение кабеля и помогает снизить сопротивление во время установки.

3. Оцинкованная стальная рама

Рама из оцинкованной стали представляет собой практичное конструктивное решение для сложных условий установки. Монтаж кабеля часто происходит на открытом воздухе, в траншеях или на строительных площадках, где оборудование может подвергаться воздействию влаги, пыли и механическому воздействию.

4. Несколько конфигураций

Для разных диаметров кабеля и маршрутов установки требуются разные размеры роликов. Доступные конфигурации включают модели с нейлоновыми или алюминиевыми роликами и различными конструкциями рамы.

5. Поддержка подземных кабелей большого диаметра.

Компания Lingkai уточняет, что ее нейлоновые ролики для заземления кабеля можно использовать для подземной прокладки силового кабеля диаметром до 200 мм, однако соответствующую модель следует выбирать в соответствии с фактическим диаметром кабеля и условиями прокладки.

Какие технические характеристики следует учитывать покупателям?

Выбор кабельного ролика только по внешнему виду может привести к неподходящей установке. Профессиональные покупатели должны оценить диаметр кабеля, рабочую нагрузку, конструкцию рамы, материал колес, конфигурацию роликов и условия площадки.

Следующие примеры основаны на спецификациях, опубликованных для линейки прямолинейных кабельных роликов Lingkai:

Эти характеристики показывают, почему выбор модели имеет значение. Ролик, предназначенный для кабеля меньшего размера, не должен автоматически использоваться для кабеля большего или тяжелого размера. Покупатели должны сопоставить номинальную рабочую нагрузку ролика и диапазон диаметров кабеля с фактическими требованиями проекта.

Где используются нейлоновые ролики для заземления троса?

Нейлоновые заземляющие ролики для колесных кабелей в первую очередь используются при подземной прокладке силовых кабелей. Их можно расположить вдоль кабельных трасс, чтобы обеспечить непрерывную поддержку, пока кабель вытягивается с катушки в конечное положение.

Типичные области применения включают в себя:

• Подземная прокладка силового кабеля:Опорные кабели при их протягивании через траншеи.
• Проекты инженерной инфраструктуры:Помощь монтажным бригадам в управлении кабелями на запланированных подземных трассах.
• Промышленные электротехнические проекты:Поддержка тяжелых кабелей во время строительства заводов и объектов.
• Установка угла траншеи:Использование угловых роликов для направления кабелей при изменении направления.
• Проекты кабеля большого диаметра:Выбор подходящих моделей роликов для кабелей диаметром около 200 мм.

Для угловой установки Lingkai предлагает специальные модели кабельных угловых роликов с рабочими нагрузками от 8 кН до 10 кН и размерами кабеля от ≤Ø80 мм до ≤Ø150 мм.

Как выбрать правильный ролик заземления кабеля?

Практический процесс выбора следует начинать с троса, а не с ролика. Перед покупкой монтажные бригады должны собрать основные параметры проекта и сравнить их со спецификациями производителя.

Шаг 1. Подтвердите диаметр кабеля

Измерьте или подтвердите внешний диаметр кабеля. Это один из наиболее важных параметров, поскольку ролик должен обеспечивать соответствующую поддержку, не ограничивая движение троса.

Шаг 2. Проверьте вес кабеля и условия протягивания.

Тяжелые тросы могут создавать значительную механическую нагрузку во время протягивания. Выбранный каток должен иметь достаточную грузоподъемность для условий установки.

Шаг 3. Определите прямые и угловые участки.

Прямая трасса кабеля и острый угол траншеи не обязательно требуют одинаковой конфигурации роликов. Используйте прямые ролики для прямых участков и подходящие угловые ролики там, где кабель меняет направление.

Шаг 4. Рассмотрите среду установки

На открытых объектах, строительных площадках и подземных траншеях оборудование может подвергаться воздействию грязи и влаги. Прочная конструкция рамы и подходящее расположение подшипников обеспечивают надежную работу.

Шаг 5. Сравните общие требования проекта

Для крупных проектов покупатели должны учитывать количество необходимых роликов, длину кабельной трассы, расстояние, количество углов, требования к транспортировке и график установки, а не оценивать только цену за единицу.

Как эти ролики улучшают прокладку кабеля?

Ценность нейлонового заземляющего ролика для троса выходит за рамки простой поддержки троса. Правильно расположенные ролики могут способствовать более контролируемому процессу установки.

С практической точки зрения цель состоит в том, чтобы создать контролируемый путь кабеля от катушки до конечного места установки. Правильное размещение роликов может сделать операцию протягивания более предсказуемой и легкой для монтажных бригад.

Как можно обслуживать ролики заземления кабеля?

Хотя кабельные ролики являются относительно простыми механическими инструментами, регулярный осмотр может помочь сохранить их работоспособность при повторяющихся проектах.

• Проверяйте нейлоновые колеса перед каждой серьезной установкой.
• Проверьте подшипники на предмет аномального сопротивления или необычного шума.
• Осмотрите раму на предмет деформации или видимых повреждений.
• Удалите грязь, грязь и мусор с движущихся компонентов.
• Прежде чем начать протягивать кабель, убедитесь, что ролик вращается свободно.
• Не превышайте указанную рабочую нагрузку.
• Замените поврежденные компоненты перед возвратом катка в эксплуатацию.

Требования к техническому обслуживанию могут различаться в зависимости от рабочей частоты, условий на месте, веса кабеля и методов обращения. Базовый осмотр перед использованием особенно важен перед длительной протяжкой кабеля.

Часто задаваемые вопросы о нейлоновых роликах для заземления колесных тросов

1. Для чего используется нейлоновый ролик для заземления троса?

Он используется для направления и поддержки подземных кабелей во время прокладки. Ролик обеспечивает контролируемую траекторию качения, что помогает уменьшить прямой контакт кабеля с землей и обеспечивает выравнивание кабеля.

2. Какой диаметр кабеля подходят для роликов Lingkai?

Опубликованные спецификации Lingkai показывают, что линейка нейлоновых заземляющих роликов для колесных кабелей может использоваться для подземных силовых кабелей диаметром примерно до 200 мм. Правильную модель следует выбирать в соответствии с диаметром кабеля и требованиями проекта.

3. Подходят ли нейлоновые ролики для тяжелых подземных кабелей?

Они могут подойти, если выбранная модель имеет соответствующую номинальную рабочую нагрузку и размер кабеля. Некоторые перечисленные модели с прямой линией имеют рабочую нагрузку 10 кН, но покупатели всегда должны проверять фактические условия проектной нагрузки перед выбором.

4. В чем разница между прямыми и угловыми кабельными роликами?

Прямолинейные ролики предназначены в первую очередь для относительно прямых трасс кабеля, тогда как угловые ролики предназначены для поддержки и направления кабелей вокруг углов траншеи или при изменении направления.

5. Почему в кабельных роликах используются подшипники?

Подшипники позволяют ролику или шкиву вращаться при движении троса. Это обеспечивает более плавное движение троса и помогает снизить сопротивление при натяжении.

6. Какой материал используется для рамы ролика?

Линкай заявляет, что рамы ее кабельных роликов изготовлены из оцинкованной стали. В разных моделях могут использоваться разные конструкции рамы, в том числе литая алюминиевая рама, основание из стальной пластины и рама из стальных труб.

Заключение

Надежный процесс подземной прокладки кабеля зависит от контроля перемещения кабеля от начала операции протягивания до окончательного размещения. Правильно подобранныйНейлоновый ролик для заземления троса колесаможет обеспечить руководство, поддержку и подвижный контакт, необходимые для того, чтобы сделать прокладку кабеля более контролируемой и эффективной.

Для профессиональных покупателей наиболее важными факторами являются диаметр кабеля, рабочая нагрузка, конфигурация роликов, маршрут установки, требования к углам, конструкция рамы и общие условия проекта. Предлагая модели, предназначенные для различных размеров кабелей и конфигураций установки, Lingkai предлагает практические решения для проектов подземной прокладки кабеля. Если вы ищете кабельные ролики для коммунальных, промышленных, инфраструктурных или электромонтажных проектов, изучите линейку роликов для заземления кабеля с нейлоновыми колесами исвязаться с намидля выбора модели, технических характеристик и подходящего предложения для вашего проекта.
